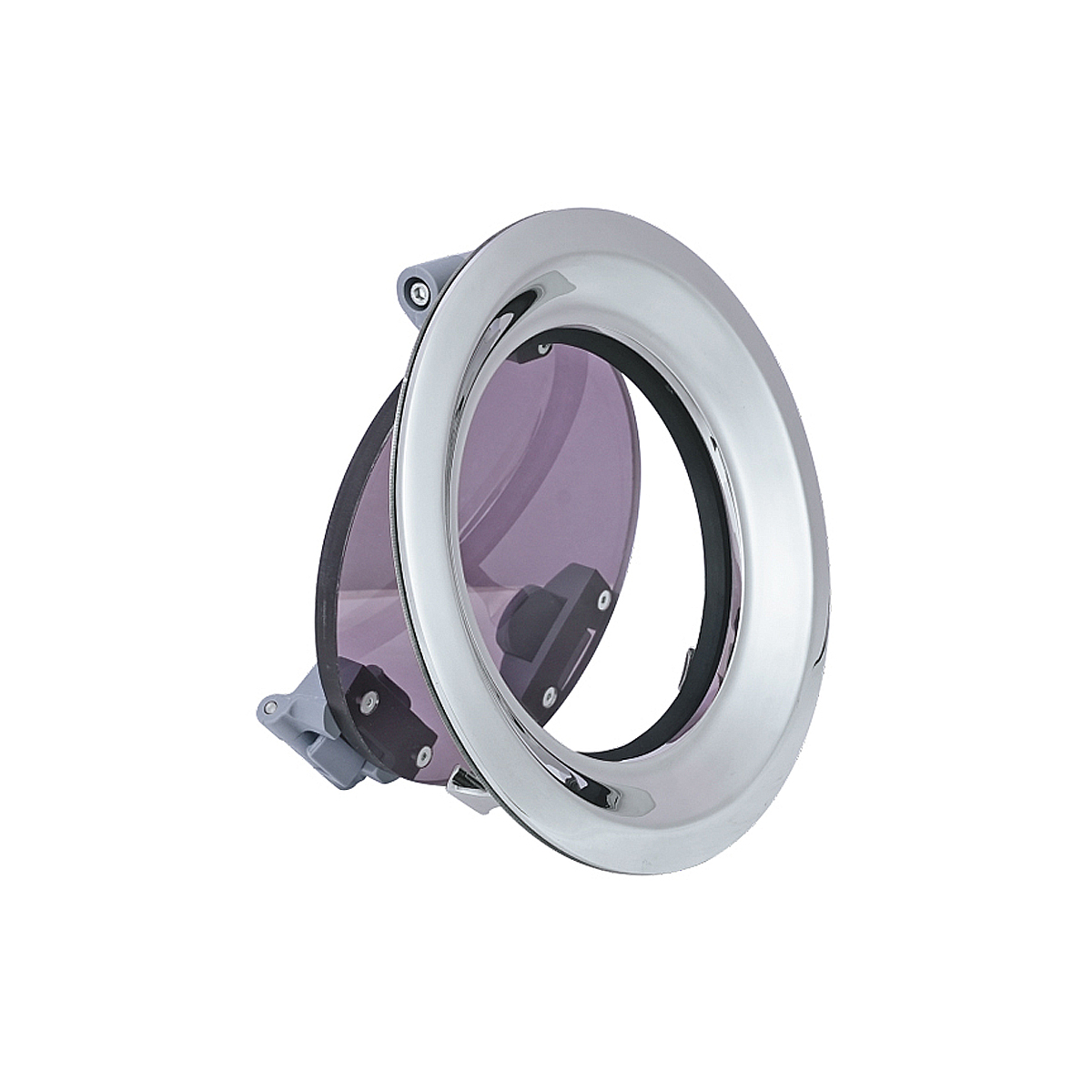

VIGIA CIRCULAR SEAFLO EM AÇO INOX 316 VIDRO ACRÍLICO FUMÊ 01S

Descrição

Geometria Circular: Resistência Hidrodinâmica Superior

A física por trás de uma vigia redonda é simples: sem cantos, não há concentração de estresse estrutural na fibra do barco. Esse design permite que a peça seja instalada em posições mais baixas do costado ou em áreas frontais da superestrutura sujeitas a pancadas diretas de ondas (green water), oferecendo segurança vedada sem risco de deformação.

Materiais de Alta Especificação Marítima

• Moldura em Aço Inox #316 com Polimento Espelhado: Liga de aço austenítico de alto padrão náutico com tratamento de superfície Mirror Polished, fornecendo proteção total contra corrosão por pites e névoa salina.

• Lente de Visão em Acrílico Fumê (Smoke): Bloqueia a incidência agressiva de luz direta na cabine, garante privacidade interna contra olhares externos no pier e oferece altíssima resistência a estilhaçamento.

• Fechamento por Manípulos de Nylon Heavy-Duty: Manípulos rotativos de engenharia que exercem pressão de esmagamento progressiva e simétrica sobre o anel de vedação de borracha, isolando a cabine das intempéries.

Parâmetros Dimensionais de Engenharia

Tabela Comparativa de Modelos Circulares

Diferente dos modelos anteriores, a folha técnica da imagem image_a9dbb9.png mostra que esta série conta com duas variações de diâmetro (tamanhos de 220mm e 260mm) desenvolvidas para manter o mesmo perfil de altura e espessura de montagem no casco:

Modelo Técnico	Diâmetro da Moldura (Frame Size)	Diâmetro do Corte (Cut-out Size)	Espessura do Perfil (Height)	Espessura do Casco (Deck Thickness)
SFP3-220-01	8.5” (220 mm)	7.8” (198 mm)	1.5” (37 mm)	0.4” (10 mm)
SFP3-260-01	10” (260 mm)	9.4” (238 mm)	1.5” (37 mm)	0.4” (10 mm)

Zonas Críticas de Instalação e Aplicação Náutica

Distribuição de Luz e Ventilação Estanque

Por requererem cortes circulares perfeitos no costado, essas vigias simplificam o processo de furação com serras copo industriais ou roteadores CNC em estaleiros, otimizando o tempo de montagem.

Onde Utilizar o Formato Circular?

• Compartimentos de Banheiro (Toalete): O tamanho menor de $220text{mm}$ é ideal para proporcionar ventilação de escape rápida sem expor a intimidade do interior.

• Costados Baixos de Cabine de Proa: Instalação simétrica nas laterais do casco para iluminação de beliches e áreas de descanso.

• Praças de Máquinas ou Paióis: Cria pontos de inspeção visual externa e entrada de ar auxiliar para compartimentos técnicos secos.

Perguntas Frequentes (FAQ)

Qual a vantagem do Inox 316 Espelhado na vigia redonda?

O Aço Inox 316 possui molibdênio em sua composição química, o que o torna consideravelmente mais resistente ao ataque de cloretos (sal do mar) do que o inox 304. O polimento espelhado (Mirror Polished) diminui a porosidade da superfície do metal ao mínimo, impedindo o acúmulo de cristais de sal e sujeira que dão início às manchas de ferrugem.

Qual o tamanho de serra ou gabarito devo usar para o corte no barco?

De acordo com os dados rigorosos extraídos do arquivo image_a9dbb9.png, se você estiver instalando o modelo SFP3-220-01, o diâmetro exato de corte (Cut-out Size) deve ser de $198text{mm}$. Já para o modelo maior SFP3-260-01, o rasgo circular deve ter exatamente $238text{mm}$ de diâmetro para que a contra-moldura se aloje perfeitamente na parede de $10text{mm}$ de espessura.

SFP3-220-01



---

SFP3-260-01
