Descrição
Engenharia de Fixação e Gabarito de Corte
A instalação de grandes painéis exige precisão cirúrgica na furação do convés para evitar pontos de torção. Conforme os dados técnicos oficiais extraídos da imagem image_fd6098.png, esta linha conta com duas opções de tamanho de grande porte, compartilhando a mesma altura de perfil de 42,5 mm e calibração para tampos com espessura de 15 mm:
| Código Seaflo | Medida da Moldura (Frame Size) | Tamanho do Corte (Cut-out Size) | Altura do Perfil (Height) | Espessura do Convés (Deck) | Cor de Acabamento |
| SFDH2-507-01 | 507 mm (19.9″) | 442 mm (17.4″) | 42,5 mm (1.8″) | 15 mm (0.6″) | Black (Preto Anodizado) |
| SFDH2-572-01 | 572 mm (22.5″) | 507 mm (20″) | 42,5 mm (1.8″) | 15 mm (0.6″) | Black (Preto Anodizado) |
Diferenciais Estruturais: Por que escolher a Série Quadrada Heavy-Duty?
Ao expandir a área útil de abertura para mais de 500 mm, o gerenciamento de torção torna-se o fator mais crítico de projeto. A engenharia da Seaflo mitigou esse risco estruturando a moldura em ângulos retos reforçados que dissipam a carga de impacto das ondas de maneira uniforme, impedindo o desalinhamento da lente e garantindo que o fechamento continue suave e hermético por anos.
Propriedades Mecânicas dos Componentes
-

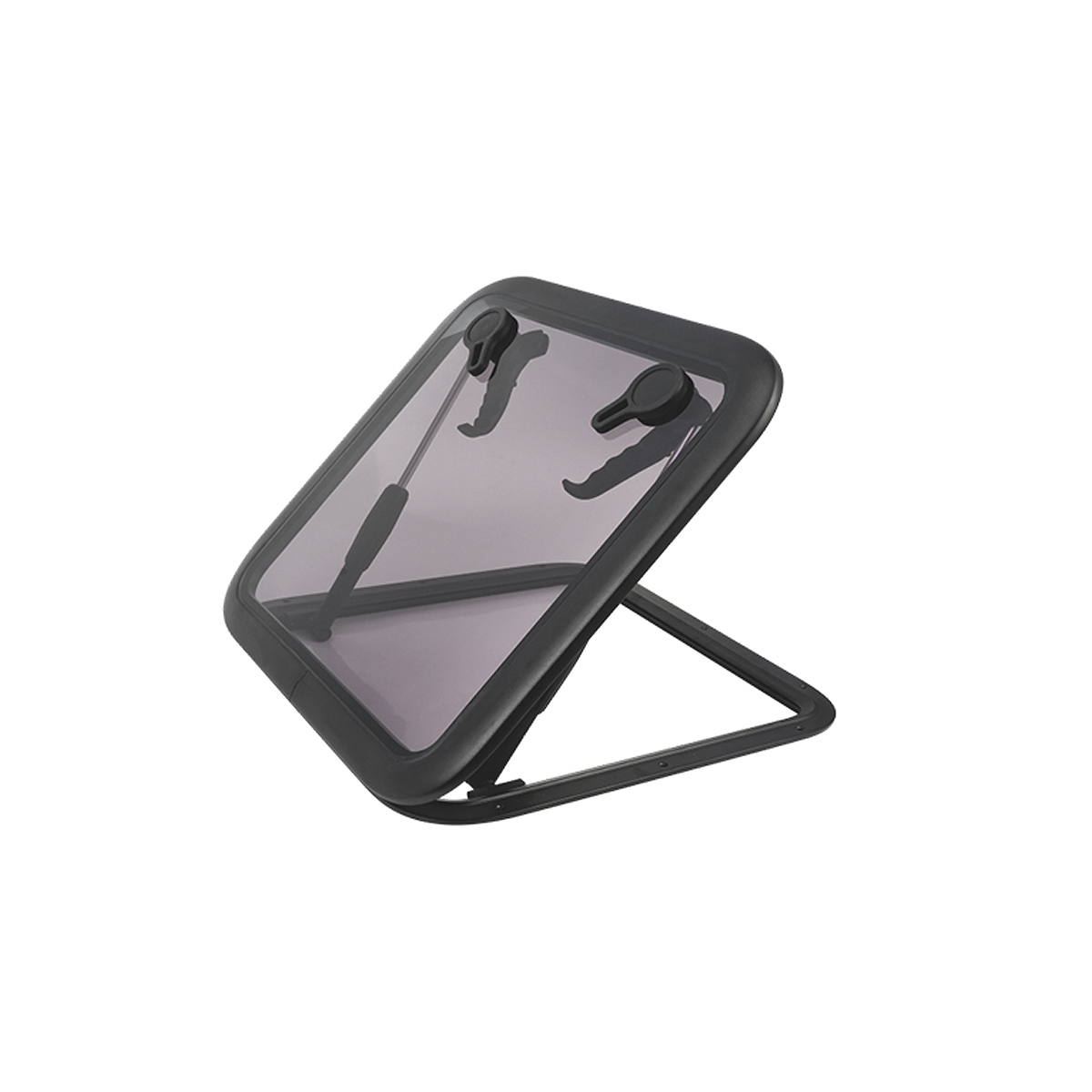

Liga de Alumínio Anodizado Preto (Aluminium Alloy): O processo de anodização em tonalidade escura gera uma camada integrada de óxido de alumínio, que blinda a peça contra riscos, corrosão galvânica e descascamento por exposição ao salitre.
-
Vidro Acrílico de Alta Espessura Fumê (Smoke): Amortece o impacto de objetos soltos no convés e atua como barreira térmica ativa, reduzindo consideravelmente a temperatura interna da cabine sob sol de meio-dia.
-
Sistema de Duplo Manípulo em Nylon Industrial: Duas travas robustas de travamento rotativo que aplicam pressão simétrica nos dois cantos inferiores da janela, assegurando estanqueidade mesmo sob chuva torrencial ou jatos d’água diretos.
Arquitetura Naval e Zonas de Aplicação Tática
Visibilidade Expandida e Fluxo de Ar Dinâmico
Pelo seu grande porte quadrado, este modelo atua frequentemente como gaiúta de emergência ou ponto de ventilação primário da embarcação, transformando a atmosfera de ambientes confinados.
Ambientes Recomendados para Instalação:
-
Teto da Cabine de Proa (Gaiúta de Proa): Perfeita para montagem horizontal ou semi-inclinada, permitindo a entrada massiva de ar quando ancorado de frente para o vento.
-
Salão Principal e Hard Tops: Proporciona um efeito de “teto solar” de alto padrão em lanchas cabinadas e catamarãs, valorizando a estética geral com o acabamento preto fosco.
-
Cabines de Popa Integradas: Excelente opção para montagem na parede traseira da superestrutura para escoamento de ar quente.
Perguntas Frequentes do Projetista (FAQ)
O acabamento “Black Anodized” esquenta mais que o alumínio tradicional?
Por ser uma anodização e não uma pintura simples, a dissipação de calor da liga de alumínio continua ativa. Embora o tom escuro absorva mais radiação térmica na superfície, a espessura da lente de acrílico fumê compensa esse fator, bloqueando a transmissão de calor por radiação direta para o interior da cabine.
Posso utilizar esta vigia como escotilha de fuga na proa?
Sim. Devido às grandes dimensões de corte de 442 mm ou 507 mm indicadas no arquivo image_fd6098.png, o espaço livre gerado pela abertura total da tampa cumpre os requisitos de evacuação de segurança para a maioria das diretrizes de construção naval recreativa, permitindo a passagem rápida de um adulto em caso de emergência.
SFDH2-507-01
SFDH2-572-01
